Hva er en plantegning?
Svarer på spørsmålet: Hvor er rommene?
Kat Chadwick / Getty Images

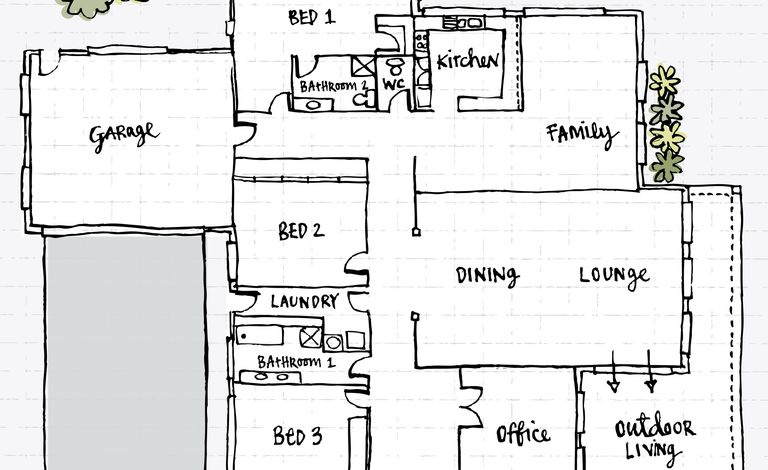

En plantegning eller husplan er en enkel todimensjonal (2D) strektegning som viser en strukturs vegger og rom som sett ovenfra. I en planløsning er det du ser PLANEN til GULVET. Det staves noen ganger planløsning men aldri som ett ord; planløsning er en feilstaving.
Planløsninger
En plantegning er mye som et kart, med lengder og bredder, størrelser og målestokker for hvor langt fra hverandre ting er. Vegger, døråpninger og vinduer er vanligvis tegnet i skala, noe som betyr at proporsjoner er noe nøyaktige selv om en skalabetegnelse (som 1 tomme = 1 fot) ikke er angitt. Innebygde møbler og utstyr som badekar, vasker og skap vises ofte i plantegninger av et hus; Gustav Stickley og Frank Lloyd Wright tegnet innebygde sitteplasser og bokhyller i inglenook.
Stikkord
planløsning: 2D-tegning viser utvendige og innvendige vegger, dører og vinduer; detaljer varierer
blåkopi: detaljert arkitektonisk tegning brukt som byggedokument eller byggeveiledning (refererer til en gammel utskriftsmetode med hvite linjer på blått papir)
gjengivelse: som brukt av en arkitekt, en høydetegning som viser hvordan en ferdig struktur vil se ut fra ulike perspektiver
bumwad: sporepapir for løkskinn brukt av arkitekter til å tegne innledende plantegninger; også kalt søppel-, spor- eller ripepapir, det er like tynt som toalettpapir, men sterkere; ruller med kalkerpapir kommer i gult (lettere å se gjennom lag på et lysbord eller lysboks) eller hvitt (lettere å lage elektroniske kopier)
skjematisk: en arkitekts 'skjema' for hvordan man tilfredsstiller en klients behov; den innledende designfasen av en arkitekts prosess inkluderer plantegninger
utsikt over dukkehuset: 3D plantegning sett ovenfra, som å se inn i et dukkehus uten tak; enkelt produsert fra digitale plantegninger
Utvikling av utvalg og teknologi
Howard Sokol / Getty Images

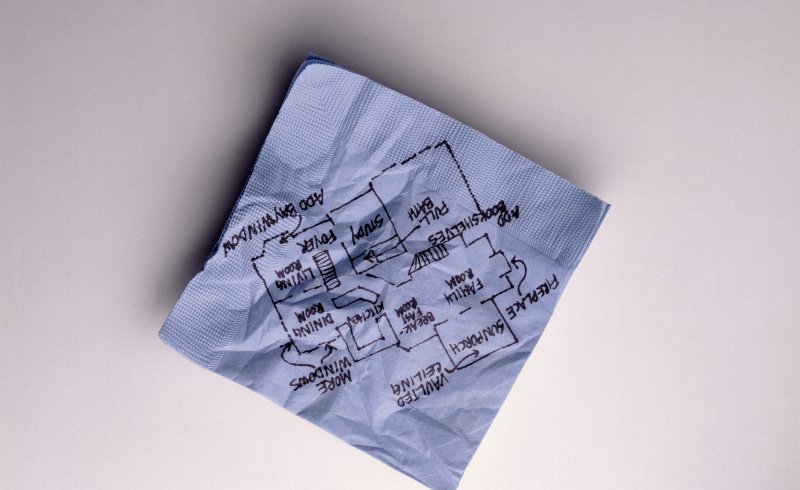

Planene kan begynne på en cocktailserviett. Selv om det vanligvis er tegnet i skala, kan en plantegning være et enkelt diagram som viser utformingen av rommene. En arkitekt kan begynne med skjematiske tegninger på kalkerpapir, som noen ganger underholdende kalles 'bumwad'. Etter hvert som 'skjemaet' utvikler seg, blir flere detaljer lagt til plantegningen. En reell fordel ved å jobbe med en arkitekt på et prosjekt er ekspertisen innen design.
Branislav / Getty Images
I dag bruker arkitekter digitaliserte plantegninger for å selge designene sine. I god tid før hjemmedatamaskiner ble plantegninger imidlertid ofte inkludert i ' mønsterbøker ' og utviklerens kataloger for å bedre selge den presenterte eiendommen. På begynnelsen av 1900-tallet ble Amerikansk Foursquare var populær. Denne metoden for annonsering og salg av produkter ble brukt i 1950- og 1960-tallet for å markedsføre drømmer om boligeierskap .
Hvis du har en eldre bolig, kan den ha blitt kjøpt på begynnelsen av 1900-tallet tilsvarende netthandel, postordrekatalogen . Selskaper som Sears, Roebuck and Co. og Montgomery Ward annonserte gratis plantegninger og instruksjoner, så lenge forsyningene ble kjøpt fra disse selskapene. Å bla gjennom en indeks over utvalgte plantegninger fra disse katalogene vil hjelpe deg med å finne ditt drømmehjem. For nyere hjem, utforsk Internett for selskaper som tilbyr aksjeplaner. Ved å se på plantegninger kan du finne hjemmet ditt som et populært design. Med enkle plantegninger, huseiere kan gjennomføre en type arkitektonisk undersøkelse.
Westend61 / Getty Images
I dag finnes det mange verktøy som er enkle å bruke tegne en digital plantegning . Noen ganger bruker folk disse slike verktøyene for å dokumentere historisk arkitektur, som Gotiske Salisbury katedral i Wiltshire, England, bygget mellom 1220 og 1258.
Tegne en bygning fra bunnen av
Beklager, men du kan ikke bygge et hus med bare en planløsning og et bilde. Når du handler husplaner eller byggeplaner , kan du studere plantegningene for å se hvordan plassen er ordnet, spesielt rommene og hvordan 'trafikken' kan flyte. En plantegning er imidlertid ikke en blåkopi eller en byggeplan. Det er ikke nok å bygge et hus.

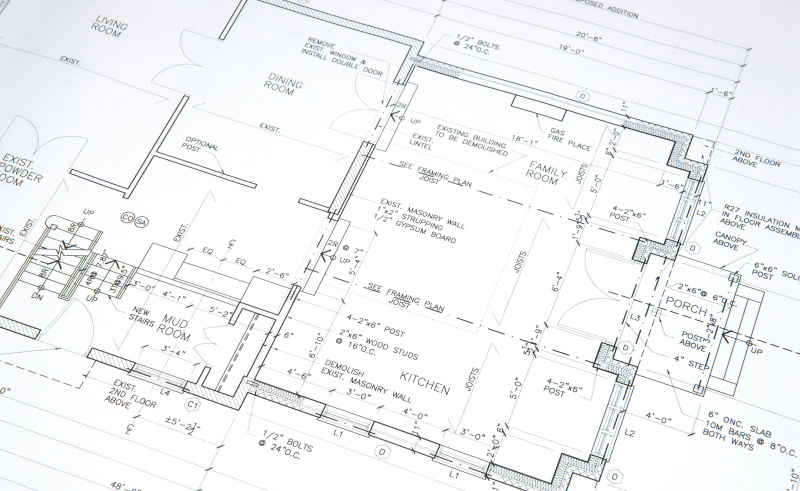

Mens plantegninger gir det store bildet av boarealer, har de ikke nok informasjon til at utbyggere faktisk kan konstruere hjemmet. Byggherren din vil trenge komplette tegninger, eller byggeklare tegninger, med teknisk informasjon som du ikke finner på de fleste plantegninger. Du trenger et komplett sett med byggeplaner som inkluderer ikke bare plantegninger, men også tverrsnittstegninger, elektriske og rørleggerplaner, høydetegninger eller gjengivelser og mange andre typer diagrammer.
På den annen side, hvis du gir din arkitekt eller profesjonelle boligdesigner en plantegning og et bilde, kan han eller hun være i stand til å lage byggeklare tegninger for deg. Proffen din må ta avgjørelser om mange detaljer som vanligvis ikke er inkludert i enkle plantegninger. For eksempel, hvis byggeplassen din har vidstrakt utsikt i bestemte retninger, vil en arkitekt dra nytte av dette aspektet ved å foreslå bestemte vindusstørrelser og retning.
'Det er best å unngå en 'gal quilt'-plan, der mellomrom blir slått ned nesten tilfeldig uten noe overordnet konsept for hvordan de passer sammen. Hjernen vår trenger å finne en grunn til at ting er der de er. Oftere enn ikke er dette en underbevisst erkjennelse. Et hus designet med et forståelig konsept gir klarhet og komfort.'
(Hirsch, 2008)
Enda bedre, få tak i noen kraftig DIY-programvare for hjemmedesigner . Du kan eksperimentere med design og forenkle noen av de vanskelige beslutningene og valgene som alltid er involvert i nye prosjekter. Noen ganger kan du eksportere digitale filer i et sammenlignbart format for å gi din bygningsprofesjonelle et forsprang med å fullføre de nødvendige planspesifikasjonene. Den riktige programvaren tar en enkel planløsning og gjør den til gjengivelser, dukkehusvisninger og til og med virtuelle omvisninger. Prosessen med design er veldig opplysende, og å spille med slik programvare kan være mye moro.
Ressurser og videre lesing
- Hirsch, William J. Designe ditt perfekte hus: Leksjoner fra en arkitekt . 2. utgave, Dalsimer, 2008.
