Topografiske kart
En oversikt over topografiske kart

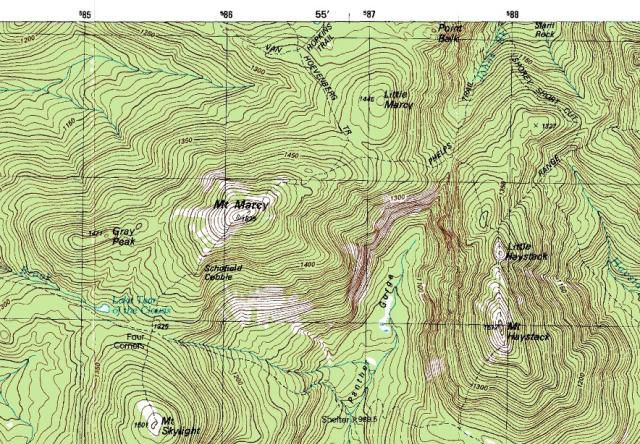

Et topografisk kart over Mount Marcy, New York.
USGS
Topografiske kart (ofte kalt topo-kart for korte) er kart i stor skala, ofte større enn 1:50 000, som betyr at en tomme på kartet tilsvarer 50 000 tommer på bakken. Topografiske kart viser et bredt spekter av menneskelige og fysiske trekk ved jorden. De er svært detaljerte og produseres ofte på store papirark.
Det første topografiske kartet
På slutten av 1600-tallet hyret den franske finansministeren Jean-Baptiste Colbert inn landmåler, astronom og lege Jean-Dominique Cassini for et ambisiøst prosjekt, den topografiske kartleggingen av Frankrike. Forfatter John Noble Wilford sier:
Han [Colbert] ønsket den typen kart som indikerte menneskeskapte og naturlige trekk som bestemt av nøyaktige tekniske undersøkelser og målinger. De ville skildre formene og høydene til fjell, daler og sletter; nettverket av bekker og elver; plasseringen av byer, veier, politiske grenser og andre menneskeverk.
Etter et århundre med arbeid av Cassini, hans sønn, barnebarn og oldebarn, var Frankrike den stolte eieren av et komplett sett med topografiske kart. Det var det første landet som produserte en slik pris.
Topografisk kartlegging av USA
Siden 1600-tallet har topografisk kartlegging blitt en integrert del av et lands kartografi. Disse kartene er fortsatt blant de mest verdifulle kartene for både myndigheter og publikum. I USA er U.S. Geological Survey (USGS) er ansvarlig for topografisk kartlegging.
Det er over 54 000 firkanter (kartark) som dekker hver tomme av USA. USGS' primære skala for kartlegging av topografiske kart er 1:24 000, som betyr at en tomme på kartet tilsvarer 24 000 tommer på bakken, tilsvarende 2000 fot. Disse firkantene kalles 7,5 minutters firkanter fordi de viser et område som er 7,5 minutter av lengdegrad bredt og 7,5 minutter av breddegrad høyt. Disse papirarkene er omtrent 29 tommer høye og 22 tommer brede.
isoliner
Topografiske kart bruker et bredt utvalg av symboler for å representere menneskelige og fysiske trekk. Blant de mest slående er topokartenes visning av områdets topografi eller terreng.
Konturlinjer brukes til å representere høyde ved å koble sammen punkter med lik høyde. Disse imaginære linjene gjør en fin jobb med å representere terrenget. Som med alle isoliner , når konturlinjer ligger tett sammen, representerer de en bratt skråning; linjer langt fra hverandre representerer en gradvis skråning.
Konturintervaller
Hver firkant bruker et konturintervall (høydeavstanden mellom konturlinjer) som passer for det området. Mens flate områder kan kartlegges med et konturintervall på fem fot, kan ulendt terreng ha et konturintervall på 25 fot eller mer.
Gjennom bruk av konturlinjer kan en erfaren topografisk kartleser enkelt visualisere strømningsretningen og terrengformen.
Farger
De fleste topografiske kart er produsert i stor nok skala til å vise enkeltbygg og alle gater i byer. I urbaniserte områder er større og spesifikke viktige bygninger representert i svart, og det urbaniserte området rundt dem er representert med rød skyggelegging.
Noen topografiske kart inkluderer også funksjoner i lilla. Disse firkantene har blitt revidert utelukkende gjennom flyfoto og ikke av den typiske feltkontrollen som er involvert i produksjonen av et topografisk kart. Disse revisjonene er vist i lilla på kartet og kan representere nylig urbaniserte områder, nye veier og til og med nye innsjøer.
Topografiske kart bruker også standardiserte kartografiske konvensjoner for å representere tilleggsfunksjoner som fargen blå for vann og grønn for skog.
Koordinater
Flere ulike koordinatsystemer er vist på topografiske kart. I tillegg til breddegrad og lengdegrad , basiskoordinatene for kartet, viser disse kartene Universal Transverse Mercator (UTM) rutenett, township og rekkevidde, og andre koordinatsystemer.
Kilder
Campbell, John. Kartbruk og analyse . William C. Brown Company, 1993.
Monmonier, Mark. Hvordan ligge med kart . University of Chicago Press, 1991.
Wilford, John Noble. Kartmakerne . Vintage bøker, 2001.
