Den offisielle klassifiseringen av magmatiske bergarter fyller en hel bok. Men det store flertallet av virkelige bergarter kan klassifiseres ved hjelp av noen få enkle grafiske hjelpemidler. De trekantede (eller ternære) QAP-diagrammene viser blandinger av tre komponenter, mens TAS-grafen er en konvensjonell todimensjonal graf. De er også veldig nyttige for bare å holde alle rockenavnene rett. Disse grafene bruker de offisielle klassifiseringskriteriene fra International Union of Geological Societies (IUGS).

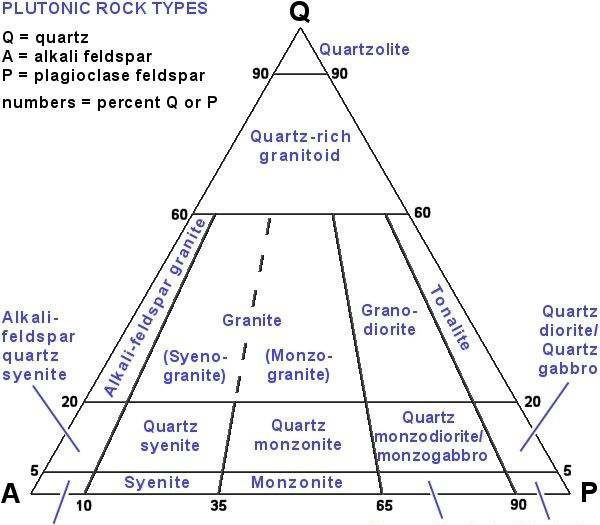

QAP-diagram for plutoniske bergarter

retningslinjer for rettferdig bruk )' id='mntl-sc-block-image_2-0-1' />

Klassifikasjonsdiagrammer for magmatisk bergart Klikk på bildet for en større versjon. (c) 2008 Andrew Alden, lisensiert til About.com (retningslinjer for rettferdig bruk)

Det ternære QAP-diagrammet brukes til å klassifisere magmatiske bergarter med synlige mineralkorn (faneritisk tekstur) fra feltspat- og kvartsinnholdet. I plutoniske bergarter , alle mineralene krystalliseres til synlige korn.

Slik fungerer det:

1. Bestem prosentandelen, kalt modus , av kvarts (Q), alkalisk feltspat (A), plagioklasfeltspat (P) og mafiske mineraler (M). Modusene skal legge til 100.
2. Kast M og beregn Q, A og P på nytt slik at de summeres til 100 -- det vil si normaliser dem. For eksempel, hvis Q/A/P/M er 25/20/25/30, normaliseres Q/A/P til 36/28/36.
3. Tegn en linje på det ternære diagrammet nedenfor for å markere verdien av Q, null nederst og 100 øverst. Mål langs en av sidene, og tegn deretter en horisontal linje på det punktet.
4. Gjør det samme for P. Det vil være en linje parallelt med venstre side.
5. Punktet der linjene for Q og P møtes er klippen din. Les navnet fra feltet i diagrammet. (Naturligvis vil nummeret for A også være der.)
6. Legg merke til at linjene som vifter nedover fra Q-toppunktet er basert på verdier, uttrykt i prosent, av uttrykket P/(A + P), som betyr at hvert punkt på linjen, uavhengig av kvartsinnholdet, har samme proporsjoner av A til P. Det er den offisielle definisjonen av feltene, og du kan beregne steinens posisjon på den måten også.

Legg merke til at steinnavnene ved P-toppet er tvetydige. Hvilket navn som skal brukes avhenger av sammensetningen av plagioklasen. For plutoniske bergarter har gabbro og dioritt plagioklas med en kalsiumprosent (anortitt eller An-tall) over og under henholdsvis 50.

De tre midterste plutoniske bergartene - granitt, granodioritt og tonalitt - kalles sammen granitoider . De tilsvarende vulkanske bergartene kalles rhyolitoider, men ikke veldig ofte. En stor andel av magmatiske bergarter er ikke egnet for denne klassifiseringsmetoden:

• Afanitiske bergarter: Disse er klassifisert etter kjemisk, ikke mineralinnhold.
• Bergarter uten nok silika til å gi kvarts: Disse inneholder i stedet feltspatoid mineraler og har sitt eget ternære diagram (F/A/P) hvis de er faneritiske.
• Bergarter med M over 90: Ultramafisk steiner har deres eget ternære diagram med tre moduser (olivin/pyroksen/hornblende).
• Gabbros, som kan klassifiseres ytterligere i henhold til tre moduser (P/olivin/pyx+hbde).
• Bergarter med isolerte større korn (fenokrystaller) kan gi forvrengte resultater.
• Sjeldne bergarter inkludertkarbonatitt, lamproite, keratophyre og andre som er 'utenfor kartet.'

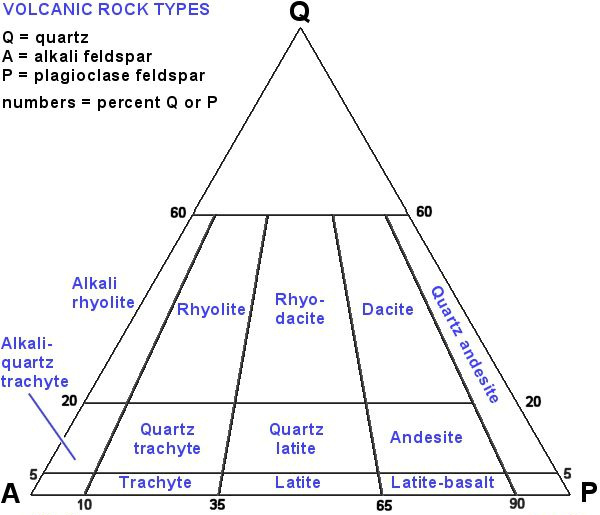

QAP-diagram for vulkanske bergarter

retningslinjer for rettferdig bruk )' id='mntl-sc-block-image_2-0-9' />

Klassifikasjonsdiagrammer for magmatisk bergart Klikk på bildet for en større versjon. (c) 2008 Andrew Alden, lisensiert til About.com (retningslinjer for rettferdig bruk)

Vulkaniske bergarter har vanligvis svært små korn ( afanitisk tekstur ) eller ingen (glassaktig tekstur), så prosedyren tar vanligvis et mikroskop og utføres sjelden i dag.

For å klassifisere vulkanske bergarter ved denne metoden kreves et mikroskop og tynne seksjoner. Hundrevis av mineralkorn identifiseres og telles nøye før du bruker dette diagrammet.

I dag er diagrammet nyttig hovedsakelig for å holde de ulike bergartene rett og for å følge noe av den eldre litteraturen. Fremgangsmåten er den samme som med QAP-diagram for plutoniske bergarter . Mange vulkanske bergarter er ikke egnet for denne klassifiseringsmetoden:

• Afanitiske bergarter må klassifiseres etter kjemisk, ikke mineralinnhold.
• Bergarter med isolerte større korn (fenokrystaller) kan gi forvrengte resultater.
• Sjeldne bergarter inkludert karbonatitt, lamproitt, keratofyr og andre er 'utenfor kartet.'

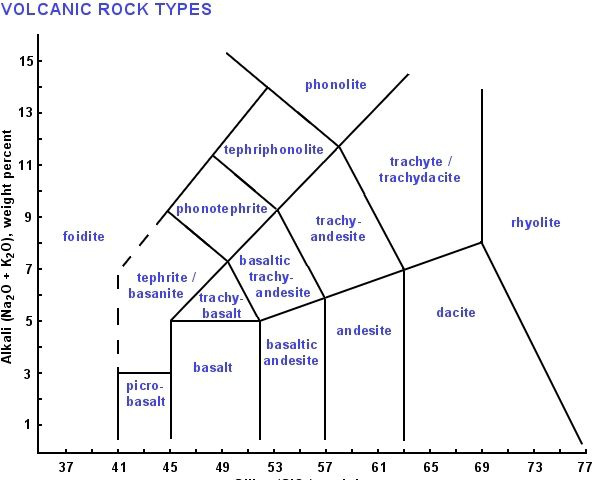

TAS-diagram for vulkanske bergarter

retningslinjer for rettferdig bruk )' id='mntl-sc-block-image_2-0-15' />

Klassifikasjonsdiagrammer for magmatisk bergart Klikk på bildet for en større versjon. (c) 2008 Andrew Alden, lisensiert til About.com (retningslinjer for rettferdig bruk)

Vulkaniske bergarter blir vanligvis analysert med bulkkjemimetoder og klassifisert etter deres totale alkalier (natrium og kalium) grafisk versus silika, derav total alkalisilika eller TAS-diagram.

Total alkali (natrium pluss kalium, uttrykt som oksider) er en rettferdig proxy for den alkaliske eller A-til-P modale dimensjonen til Vulkansk GAP-diagram , og silika (totalt silisium som SiO_to) er en rettferdig proxy for kvarts- eller Q-retningen. Geologer bruker vanligvis TAS-klassifiseringen fordi den er mer konsistent. Ettersom magmatiske bergarter utvikler seg i løpet av sin tid under jordskorpen, har sammensetningen deres en tendens til å bevege seg oppover og mot høyre på dette diagrammet.

Trakybasalter er delt inn av alkaliene i sodiske og kaliumtyper kalt hawaiitt, ​​hvis Na overstiger K med mer enn 2 prosent, og kaliumtrakybasalt ellers. Basaltiske trakyandesitter er likeledes delt inn i mugearitt og shoshonite, og trachyandesitter er delt inn i benmoreitt og latitt .

Trachyte og trachydacite utmerker seg ved deres kvartsinnhold versus total feltspat. Trachyte har mindre enn 20 prosent Q, trachydacite har mer. Denne bestemmelsen krever å studere tynne seksjoner.

Skillet mellom foiditt, tefritt og basanitt er stiplet fordi det krever mer enn bare alkali versus silika for å klassifisere dem. Alle tre er uten kvarts eller feltspat (i stedet har de feltspatoidmineraler), tefrit har mindre enn 10 prosent olivin, basanitt har mer, og foiditt er hovedsakelig feltspatoid.
